10:36 Механизация судомонтажных и судоремонтных работ

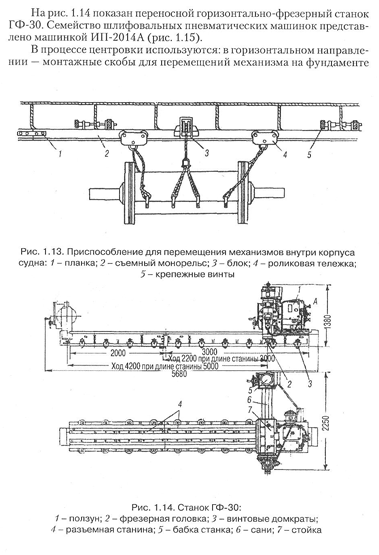

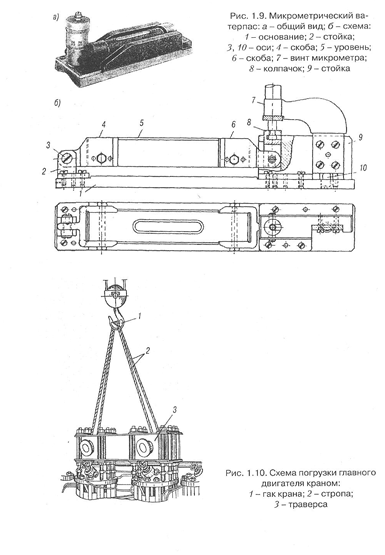

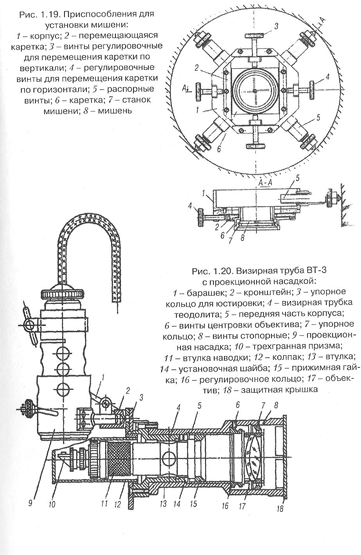

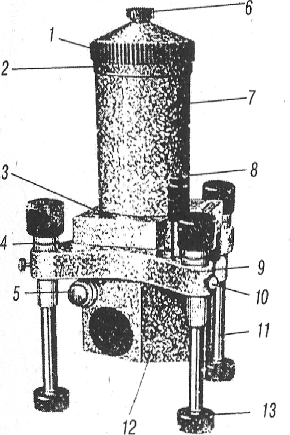

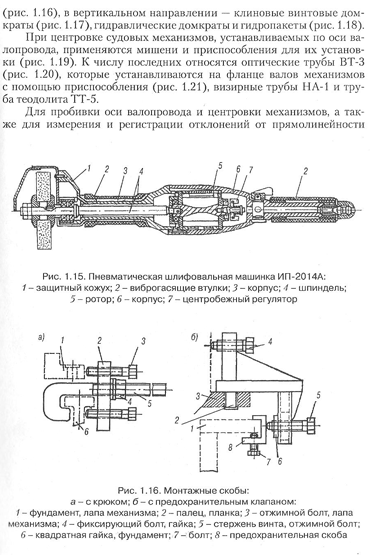

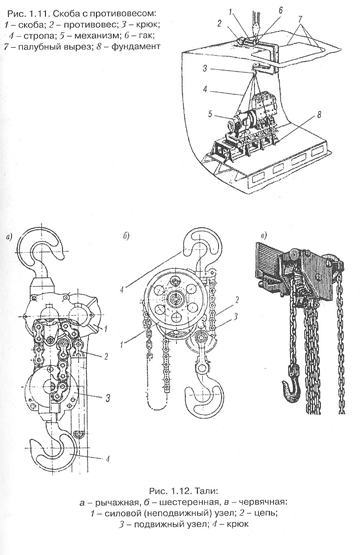

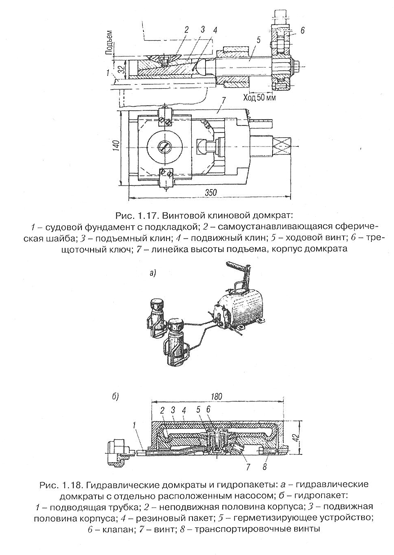

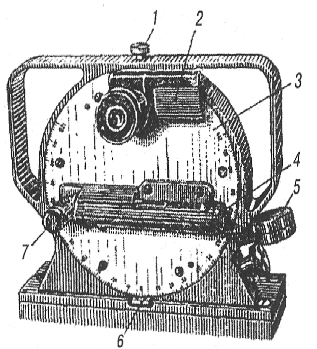

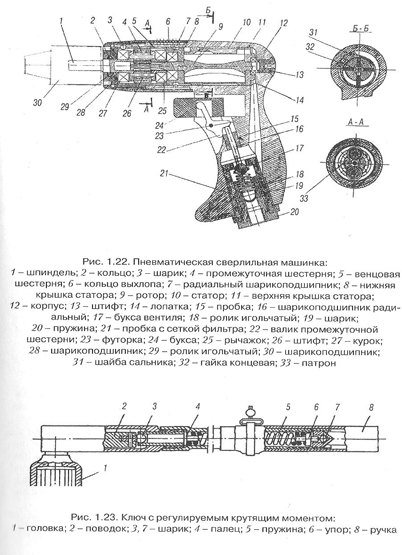

Современное механомонтажное и мехаиоремонтнос производство характеризуется использованием широкой номенклатуры средств механизации и контроля выполнения монтажных и ремонтных операций. При подготовке и восстановлении монтажных баз необходимо контролировать прямолинейность и плоскостность опорных поверхностей фундаментов с точностью до сотых долей миллиметра. Для этой цели служат проверочные линейки и плиты, оптические линейки (рис. 1.6) Рис. 1.6. Оптическая линейка: 1 - линейная шкала; 2 - индекс; 3 - труба; 4 - зеркально-линзовые объективы; 5- регулируемая опора; б - винты регулировки; 7- каретка; 8 - неподвижная опорами плоскомеры (рис. 1.7). Для проверки отклонений опорной поверхности от горизонтали, вертикали и определения уклонов применяют уровни: слесарные и рамные, оптические уровни и квадранты (рис. 1.8), микрометрические ватерпасы (рис. 1.9). Погрузку главных механизмов производят с помощью кранов и траверс различной конструкции. На рис. 1.10 представлена схема погрузки главного двигателя. Вспомогательные механизмы целесообразно загружать в машинно-котельное отделение или в иные помещения судна через вырезы в палубе с применением скоб с противовесом (рис. 1.11). Для выполнения погрузочных работ и работ по перемещению механизмов внутри помещения применяют малогабаритные лебедки и тали (рис. 1.12), а также различные приспособления (рис. 1.13). Работы по обработке опорных поверхностей механизируют путем применения переносных фрезерных станков и шлифовальных пневматических машинок. Наибольшее применение получили станки СПФ (СПФ1 и СПФЗ), ГФ (ГФЗО и ГФ117), (ЭФ-560 и МТ-196. Рис. 1.7. Оптический плоскомер: 1 - диафрагма; 2 - пластина; 3 - уровень; 4 - окулятор; 5 - объектив; б - конденсатор; 7- рефлектор; 8 - микрообъектив; 9 - нить лампы; 10 - стопорный винт; 11 - сетка; 12 - пентаплазма; 13 - магнитная подставка Рис. 1.8. Оптический квадрант: 1 - зажимной винт; 2 - зеркало; 3 - вращающаяся крышка; 4 - пузырек продольного уровня; 5 - регулировочный винт; 6 - указатель; 7-пузырек поперечного уровня поверхностей большой протяженности (фундаментных рам крейц-копфных двигателей, проверочных линеек и т.д.) в производстве применяются и другие оптические приборы: оптический прибор ППС-11, оптическая струна ДП-477, ДП-725. Для операций по закреплению механизмов к судовому фундаменту используют переносные сверлильные станки СПС-32, СПС-50, CIIC-14-23, СГ1С 32-50, а также пневматические сверлильные машинки ИИ-1011, ИГТ-1014, ИП-1104 и др. На рис. 1.22 показана сверлильная машинка ИИ-1011. Для обеспечения перпендикулярности мест прилегания головок болтов и гаек применяют приспособление для подрезания (см. рис. 2.47). При заворачивании и затяжке гаек особое значение придается контролю усилия затяжки. Недопустимо перенапряжение узла крепления. С этой целью используются гаечные ключи с предельным регулируемым крутящим моментом (рис. 1.23).
