10:38 Типы построечных мест и судоподъемных сооружений

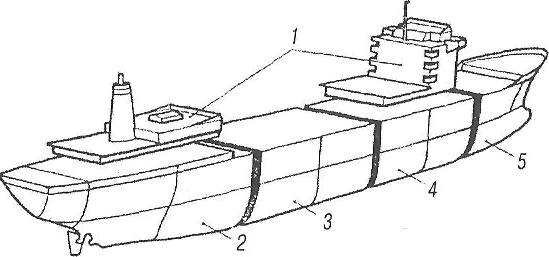

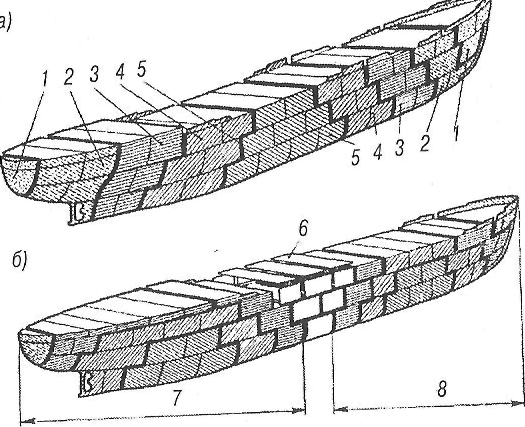

Организация производства в судостроении характеризуется разработкой и внедрением прогрессивных форм ведения работ в сочетании с современными достижениями технологии. Построечным (стапельным) местом называют производственные площади, занимаемые сооружениями, на которых производится формирование корпуса судна в процессе его постройки. Наклонные стапели — построечное место, плоскость которого расположена под углом 3-7°. Наклонными стапелями оснащались судостроительные заводы, история которых насчитывает от 100 до 300 лет и более (рис. 1.3). За порогом наклонных стапелей устроен железобетонный котлован, называемый ковшом, закрытый специальным водонепроницаемым устройством — батопортом. Перед спуском продувают балластные цистерны батопорта, он всплывает и отводится в сторону. Вода акватории заполняет ковш стапеля, и его порог уходит в воду. Задержник разрезают, и судно сползает со стапеля. Этот вид спуска требует сложных инженерных расчетов и всегда связан с риском. При таком спуске велики деформации корпуса, что приводит к необходимости проводить окончательную центровку главных двигателей на плаву. Рис. 1.3. Схема наклонного стапеля: •/ - батопорт; 2 - ковш стапеля; 3 - судно; 4 - кильблоки; 5 - задержник; 6 - полозья стапеля; А - акватория Поперечный стапель — построечное место, площадка которого расположена горизонтально, имеет переход в наклонную поверхность со спусковыми дорожками. При спуске судно сходит в воду всем бортом. Поперечный стапель не имеет осушаемой части. Избежать неожиданностей при спуске позволяет оборудование поперечного стапеля трансбордером (рис. 1.4). Строительный (сухой) док является современным построечным местом. Это бетонный котлован, дно которого расположено ниже уровня акватории верфи. Его головная часть, примыкающая к ак-I штории, голова дока, закрыта от доступа воды специальными поротами. Наполнение дока водой происходит самотеком, для осушения используются насосы. Рис. 1.4. Поперечный стапель с трансбордером: 1 - судовозные пути; 2 - лебедки; 3 - слип; -1 - тросы; 5 - трансбордер; 6 - судно Горизонтальное построечное место является наиболее современным построечным местом с рельсовым путем, на который устанавливают стапельные тележки с подушками, регулируемыми гидравлическими цилиндрами. Это позволяет применять поточные методы постройки судов. Секции, блок-секции и блоки доставляются с участков предварительной сборки па построечное место, выравниваются и свариваются в корпус. Построенное судно выводится на стапель-поезде в наливную док-камеру, а затем или выводится в акваторию, к достройной набережной, или заводится в плавучий док.
